Женские куртки

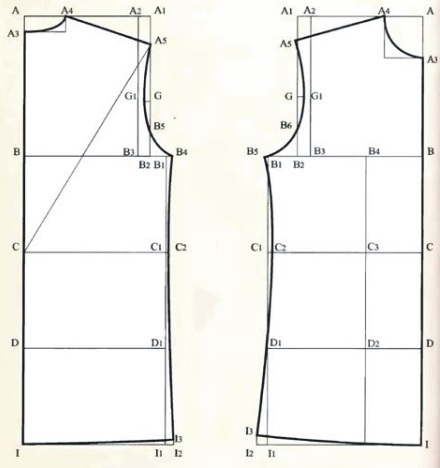

Базовая конструкция куртки

Построение спинки

Строим прямой угол из точки А.
АВ = высота проймы сзади (Впрз ) + прибавка.
(Пример: 23 см + 3 см = 26 см.)
АС = длина спины до талии (Дет) + прибавка.
(Пример: 42 см + 2 см = 44 см.)
CD = высота линии бедер (Вб).
(Пример: 18 см.)
AI = длина изделия (Ди ).
(Пример: 80 см.)
ВВ 1 = (обхват груди 3 + прибавка) / 4 -1 см.
(Пример: (90 см + 18 см) /4-1 см = 26 см.)
DD1 = (обхват бедер + прибавка) / 4 -1 см.
(Пример: (96 + 12) / 4 - 1 см = 26 см.)
АА 1 = ВВ2 = (диаметр плеч (Дп ) + прибавка) / 2.
(Пример: (38 см + 8 см) / 2 = 23 см.)
ВВЗ = АА 2 = (ширина спины + прибавка) / 2. Строим вспомогательную линию для проверки ширины спинки.
(Пример: (36 см + 5 см) /2 = 20,5 см.)
ААЗ = глубина горловины спинки = = 2,5 см (стандартная величина).
АА 4 = 1/5 обхвата шеи.
(Пример: 38 см / 5 = 7,6 см.)
Проводим дугу АЗА 4 , которая будет линией горловины сзади.
СА5 = высота плеча косая (Впк ) + прибавка.
(Пример: 42 см + 3 см = 45 см.)
Для нахождения точки А5 проводим дугу с центром в точке С и радиусом, равным С А5.
На пересечении дуги и вертикали А1В2 находится точка А5.
Проводим линию плеча по точкам А4А5.
В1В4 = 1,2см.
A5G = 1/2 А5В2.
GG1 =1,2 см.
GB5 = 1/2 GB2.
Проводим линию проймы по точкам А5 G1 В5 В 4 . С1С2 = 0,5см. I1I2 = 1,5 см. I2I3 = 1 см. Проводим линию бокового шва по точкам В 4 С2 13 и линию низа по точкам 113.

Построение полочки

Строим прямой угол из точки А.
АВ = АВ с чертежа спинки.
АС = АС с чертежа спинки.
CD = CD с чертежа спинки.
Al = AI с чертежа спинки.
BB1 = (обхват груди 3 + прибавка) / 4 + 1 см.
(Пример: (90 см + 18 см) / 4 + 1 см = 28 см.)
DD1 = (обхват бедер + прибавка) / 4 + 1 см.
(Пример: (96 + 12) / 4 + 1 см = 28 см.)
АА 1 = ВВ2 с чертежа спинки.
ВВЗ = АА 2 с чертежа спинки.
Строим вспомогательную линию А2ВЗ.
ВВ 4 = (расстояние между сосковыми точками (Цг ) + прибавка) / 2. (Пример: (19 см + 2 см) / 2 = 10,5 см.)
ВВ 4 = ССЗ = DD2. ААЗ= глубина горловины полочки = 8 см. АА 4 = АА4 с чертежа спинки. Проводим дугу АЗА 4 , которая будет линией горловины спереди. А1А5 = А1А5 с чертежа спинки. А4А5 = А4А5 с чертежа спинки. В1В5 = 0,5см. A5G = 1/2 А5В2. GG1 = 1,5 см. GB6 = 1/2 GB2. Проводим линию проймы по точкам А5 G1 В 6 В5. С1С2 = 0,5см. 1112 = 1,8 см. 1213=1,2 см. Проводим линию бокового шва по точкам В5 С 2 13 и линию низа по точкам I I3
